UNIVERSAL TAMPER 4.0
Für die gemeinsame Einreichung beim IF-Design Award 2019 entstand ein maßstabsgetreues Modell der Gleisstopfmaschine, Universal Tamper 4.0. Da das Fahrzeug in natura an die 23 Meter lang ist, war eine Einreichung für die Jurysitzung einer original-Maschine nicht machbar, daher fiel die Wahl auf ein 3D-gedrucktes Modell. Um ein Fahrzeug dieser Größe realistisch im Kleinformat abbilden zu können, ist es notwendig sehr detailgetreu vor zu gehen. Der Betrachter soll auch technische Details erkennen können, was bei einem Maßstab von 1:250 durchaus eine Herausforderung darstellt.
Bereits vorhandene CAD-Daten dienten als fundierte Grundlage um die große Maschine als Modell um zu setzen. Dabei musste an einigen Stellen der Detailgrad reduziert werden um die 3D-Daten effizient und zeitsparend am 3D-Drucker „wachsen“ lassen zu können. Da die Die UniversalTamper 4.0 in Signalgelb ausgeliefert wird, fiel auch beim Modell die Wahl auf leuchtgelbes-PLA Filament.
Dieser Kunststoff hat den Vorteil, dass sich aufgrund seiner einfachen Druckbarkeit auch sehr detaillierte Objekte einfach ausdrucken lassen. Um den Nachbearbeitungsaufwand klein zu halten, wurden die einzelnen Segmente des Modelles mit einer Schichthöhe von nur 0,07 MM erstellt. Dabei wurde besonders darauf geachtet, dass möglichst keine Stützstrukturen benötigt werden, da diese meist auch eine minimal schlechtere Oberflächenqualität bedeuten.

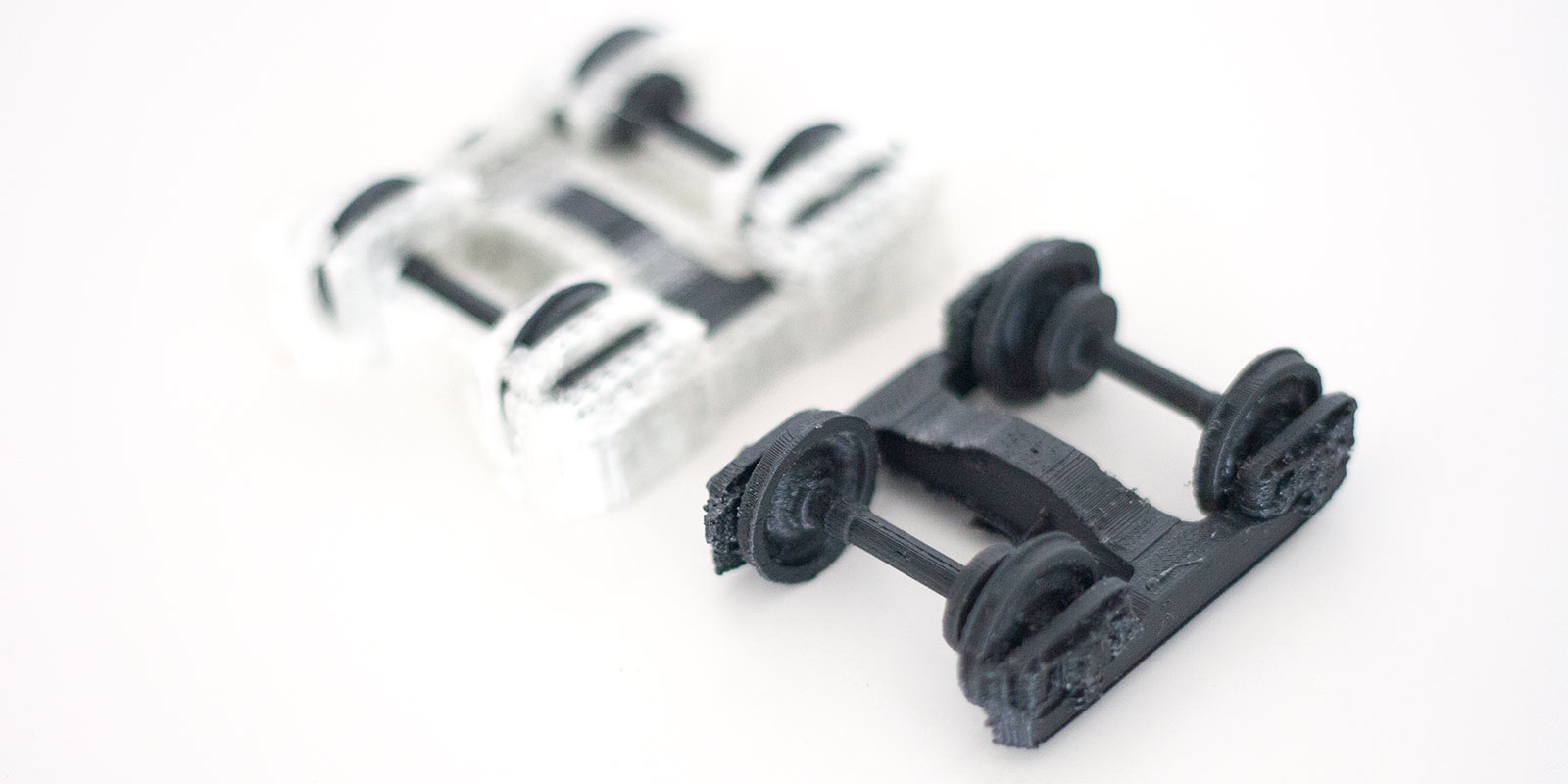

Besonders kleine und komplexe Teile wurden mit wasserlöslichen Stützstrukturen erstellt. Dabei wird zusätzlich zu dem verbleibenden PLA der wasserlösliche Kunststoff PVA in einem Druckvorgang verarbeitet. Der Vorteil liegt in der sehr hohen Detailgenauigkeit, da das Modellbauteil in einer Hülle aus löslichem Kunststoff gedruckt wird, die anschließend im Wasserbad schonend entfernt werden kann. Auf diesem Bild sieht man eines der 3 Drehgestelle, wobei ein Drehgestell eine Seitenlänge von gerade einmal 4 cm aufweist. Das obere Bild zeigt das Modell frisch aus dem Drucker, das untere das finale Modell nach dem Wasserbad.
